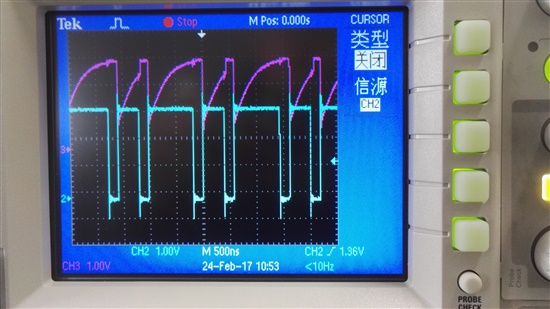

TI中文支持网您好，图中蓝线是片选XZCS0_1#，红线是XD0，数据总线信号上升沿很慢啊，我用10k上拉到3.3v的，后端的245芯片也去掉了，为何上升沿还会这样缓慢呢？感觉像是驱动了个电容，数据总线XD0～XD7都是这样的，XD08～XD15是正常的。这是为什么呢？百思不得其解
mangui zhang：
图中这两个波形明显有相似点 应该是干扰了
你在数据线上全写0或1看看波形情况
您好，图中蓝线是片选XZCS0_1#，红线是XD0，数据总线信号上升沿很慢啊，我用10k上拉到3.3v的，后端的245芯片也去掉了，为何上升沿还会这样缓慢呢？感觉像是驱动了个电容，数据总线XD0～XD7都是这样的，XD08～XD15是正常的。这是为什么呢？百思不得其解
answer：
XD0-XD7与XD8-XD15的走线有什么明显的差异
片选信号的尖峰很大，极可能的layout的问题
您好，图中蓝线是片选XZCS0_1#，红线是XD0，数据总线信号上升沿很慢啊，我用10k上拉到3.3v的，后端的245芯片也去掉了，为何上升沿还会这样缓慢呢？感觉像是驱动了个电容，数据总线XD0～XD7都是这样的，XD08～XD15是正常的。这是为什么呢？百思不得其解
Bingwen Wang：
回复 mangui zhang:
谢谢您，原因查明了，上拉电阻10K有点太大了，选小一点就好了
您好，图中蓝线是片选XZCS0_1#，红线是XD0，数据总线信号上升沿很慢啊，我用10k上拉到3.3v的，后端的245芯片也去掉了，为何上升沿还会这样缓慢呢？感觉像是驱动了个电容，数据总线XD0～XD7都是这样的，XD08～XD15是正常的。这是为什么呢？百思不得其解
Bingwen Wang：
回复 answer:
谢谢Terry_Chen
对，尖峰很大是因为没有注意信号完整性，原因已经查明了，是上拉电阻的问题。10K太大了
